2026-08-03 10:25:48 分类：商机
说出来不怕你笑话，我当年第一次独立负责设备改造项目，栽的最大的跟头就是油缸。
那时候图方便，就在本地找了个看着还行的油缸厂家。参数都对啊，行程、缸径、工作压力，全抄的图纸。结果呢？装上去调试，活塞杆爬行，动不动就“唱歌”——那种刺耳的摩擦声。请厂商过来看，老师傅叼着烟，用手指往导向套那儿蹭了蹭，说：“咱这公差控制，就这水平。”我当时整个人都不好了。
选油缸厂家，真的不能只看样本上印的那几行数字。下面说的这些，全是我后来一家家跑厂、一个个电话打出来的经验——有些厂家的销售听了可能会想打我，但我觉得，用户有权利知道这些弯弯绕绕。
1. 别被“全品类”晃了眼，很多厂的“能做”就是凑合
你去展会逛一圈，十个油缸厂家有九个跟我说：“我们什么油缸都能做。” 什么工程缸、拉杆缸、伺服缸、摆动缸……简直从农机到航天全包。我信你个鬼。
有一回我需要一支高频响的伺服油缸，用于试验台加载，要求摩擦力极低、内置MTS传感器。找了一个号称有“伺服缸事业部”的厂家。样缸送来，拆开一看，密封圈还是那种唇口式聚氨酯的，启动摩擦力巨大。我问技术：“你们不知道伺服缸要用低摩擦组合密封？比如格莱圈加斯特封？”对方挠头：“那个成本高，一般我们用不着。”得，这单黄了。
说实话，真正有底蕴的油缸厂家，一定有自己专注的细分领域。比如做工程机械配套的，大量生产动臂缸、铲斗缸，它的优势在焊接工艺和批量化成本控制；有些厂专攻冶金缸，耐高温、耐粉尘，密封系统有特殊设计；还有些小而精的团队，只做非标试验缸或机床用紧凑型缸。你要是找做装载机油缸的厂去订一支实验室用的超静音缸，大概率会失望。就像你拉一个骨伤科医生去看牙——也不是不能看，但何必担这个风险？
工程机械液压油缸批量装配车间
有个小诀窍分享给你：直接问他们车间里常备的活塞杆毛坯规格、密封沟槽常用的标准。如果对方支支吾吾，或者迅速回答“都可以”，你反而要警惕。规模型厂家一般对某些规格的库存杆料、标准密封槽有固定体系，比如小车床常备 40Cr 调质杆，大缸多是用 45#钢或 27SiMn。你要个异形截面，他们真得从头凿，质量一致性就很难保证。
2. 密封件和表面处理——最容易被偷工减料的地方
外行看缸筒，内行看密封。你信不信，很多油缸用了不到半年就内漏，拆开一看密封圈都翻边啃烂了。厂家跟你说“是你们油液清洁度不够”，但这可能一半是借口。
密封圈选型和装配太重要了。正规的油缸厂家会根据速度、压力、介质温度帮你选密封系统，而不是万年不变的Y型圈加O型圈。比如说，高速缸（>0.5m/s）要用带挡圈的阶梯形密封，高温场合得考虑氟橡胶；活塞密封如果导向环过短，偏载一压，密封件就挤进间隙导致失效。
我踩过的另一个坑，是活塞杆镀铬。合同上写的“镀硬铬”，结果运过来我拿硬度计一打，HV连600都不到，正经的硬铬层硬度应该在 HV800~1000 以上。更可气的是，用了才两个月，镀层起皮了。后来和行家聊，才知道有些小厂为了省成本，镀前预处理马虎，或者镀液不纯净，镀层附着力极差。所以我现在去考察油缸厂家，必须看他们的电镀车间——或者问清楚外协镀厂的资质。别听销售吹，你得问细节：镀层厚度多少？有没有做氢去脆处理？盐雾试验能达到多少小时？ 答不上来的，你心里就有数了。

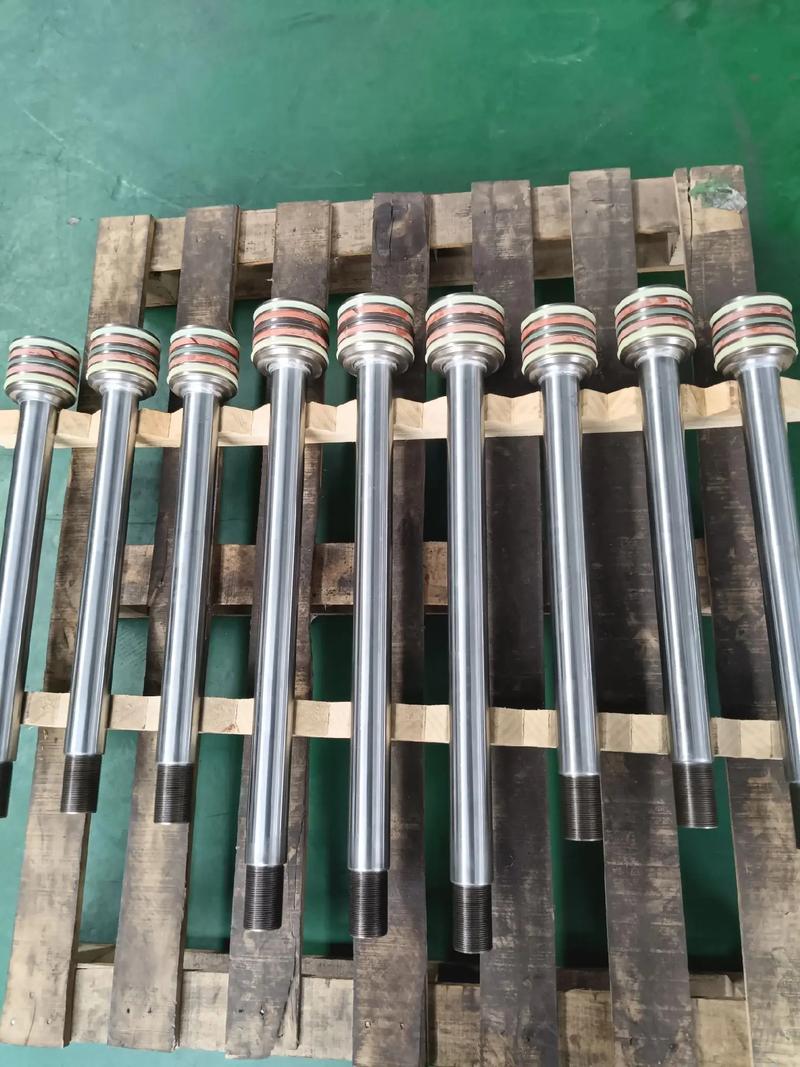

液压油缸活塞杆镀铬工艺细节
再说个细节：缸筒内壁。很多通用缸用20#钢冷拔或珩磨管，问题不大。但高压工况的缸（>25MPa），或者行程特别长的，缸筒的材质和应力消除就至关重要。我遇到过一次，工程缸行程3米，装上后活塞杆自己往下滑——缸筒椭圆度超差，重力下憋劲。最后只能退货，厂家还怪我们安装不平。其实质保书上的内径公差是 H8，但实际量下来早就跑偏了。
3. 不看工厂，只看网站和样本？你心可真大
别说，我年轻时也这么干过。网站做得高大上，各种ISO证书、合作伙伴LOGO贴得满满当当。打电话过去，销售殷勤得不得了，价格还给得比别人低15%。一激动，订了一批拉杆缸。噩梦开始。
延期、延期、再延期。最后到我手里的货，油漆粗糙，安装螺纹孔里都是铁屑。最搞笑的是缓冲调节阀，拧了三圈直接滑丝了——螺纹攻牙不规范。
后来我才回过神来，那家所谓的油缸厂家，其实是个组装作坊。缸筒买现成的，活塞杆车加工外包，密封圈淘宝货，自己就干个焊接和刷漆。这种模式不是不行，但质量稳定性就是抽奖。你没法指望你的那批货正好撞上他们状态好的时候。
所以现在我有一条死规矩：订量超过五支的批次，无论如何要去现场看。看什么？不用像审核员那么专业，你盯着几个点就行：
– 车间里正在加工的零件，看毛坯堆放区，是混乱还是有序。
– 问操作工，他们清洗零件用什么？是超声波清洗还是随便拿抹布擦擦。
– 试验台是摆设还是真会用？很多厂有试压台，但从来不做全行程跑合测试，理由是“没必要”。
去年我需要一种带内置位移传感器的伺服缸，找了个长三角的厂。去了一看，他们装配间是无尘的，穿鞋套进去，阀块清洗用高压煤油。当时我就觉得，稳了。虽然报价贵30%，但至今无故障运行超过4000小时，值。
4. 那些“不可能”的交期，怎么戳破？
坦白讲，油缸厂家延期是家常便饭。但有些延期是故意画饼。我教你一招：让对方把生产排期拆开了给你看。
正常的工艺链条大概是这样：下料—焊接—去应力退火—粗镗—精镗（或珩磨）—清洗—装配—试压—涂装—包装。你说要加急，跳过退火？焊缝内部应力以后够你受的。有些厂答应你15天交货，实际你一算，光退火炉就得排三天队，缸筒外协加工还要等——怎么可能。
我遇到过最离谱的一次，厂家为了赶期，活塞杆镀铬后没做除氢，说是“自然时效”。结果装上去一周，活塞杆从螺纹根部断了。还好没伤人。后来查标准，包括ISO 6020/6022系列以及国内JB/T 10205，都明确要求对高强度钢零件进行氢去脆处理。这个教训太深刻了。
所以跟油缸厂家谈判，别只压价，要把交期和工艺过程绑定。合同上写明：“关键工艺未经甲方确认不得省略”。虽然实操很难，但起码能筛掉一批不负责任的厂。
5. 选型时的一点私房话
抛开那些大牌——比如博世力士乐、派克、汉臣，人家确实好，但价格和货期你也懂的。我想聊的是怎么在国内中上游的油缸厂家里找到靠谱的。
首先，你不要一上来就问“你们油缸能用几年”，这种问题没人能答，答了也是骗你。你要根据你的工况，比如：最大负载、工作频率、压力峰值、环境温度、介质清洁度等级，让对方出一个详细的技术方案。重点看他们推荐的密封品牌（派克、特瑞堡、NOK、Hallite这些都算主流）、缓冲结构的形式（是固定间隙式还是可调式）、以及连接螺纹的强度校核。
我比较固执地看重一点：这个厂家愿不愿意和你讨论可能出现的失效模式。好的技术会提醒你：“你们这系统冲击较大，我们建议活塞杆表面淬火深度再加深1mm，导向套改成铜合金镶嵌固体润滑剂，免得以后拉伤。” 而不只是说“没问题，都能做”。
还有，别忽略物流包装。我有一次收到缸，镀铬杆上被钢丝绳勒出两道印子，厂家只说“可以给补镀”，但补镀的附着力根本不行。现在我都要求：活塞杆伸出部分必须用木质或尼龙护套保护，接口用塑料堵头密封。 你别说，就这些细节，就能看出一个油缸厂家的管理水准。
最后想说的是：油缸这玩意儿，原理简单得不得了，但做好真难。它就像做饭，谁都会炒个番茄鸡蛋，可要拿出来宴客，那功夫就在火候和刀工里了。找油缸厂家这件事，本质上是找一个有自律和自尊的制造团队。别贪便宜，多看、多问、多跑，你的设备会感谢你的。
免责声明：市场有风险，选择需谨慎！此文仅供参考，不作买卖依据。如有侵权请联系删除。
文章名称：找油缸厂家千万别图省事，我交的那几年学费全在这儿了
文章链接：https://yxqcspc.com/12058/
