2026-09-21 00:26:13 分类：商机
上周三后半夜，我刚换完工作服要走。
调度小张“哐”一声拍开值班室门，脸白得像纸。
说3号龙门铣出大事了，二十多万元的汽轮机叶片毛坯，废了。
刚拉荒到一半，整排铣刀齐刷刷崩了口，刀杆都打弯了。
查了半天，参数没错，操作没错。
问题出在那批新换的铣刀。
采购图便宜，换了个不知名小厂的货，比之前便宜快一半。
说白了，这就是铣刀厂家的存在感。
平时没人当回事，真出问题，能把你半年利润亏干净。
铣刀厂家的核心功夫，从来都不在表面
很多采购选铣刀，只看标价，只看外观。
说实话，门道全在原材料和涂层里。
现在主流铣刀用硬质合金，晶粒尺寸直接决定硬度和韧性。
细晶做到0.8微米，硬度能到HRA93，耐磨但是脆。
粗晶做到2微米，韧性好但是不耐磨。
正规涂层厚度要控制在3微米，厚了挡刃口精度，薄了不耐磨。
现在市面上两种路线，一种是全细晶整体硬质合金铣刀，成本高，卖得贵，寿命稳定，适合重切削。
一种是很多厂家偷着做的，刃口几毫米用细晶，芯部全用便宜的粗晶料，冒充整体全细晶卖。
这就是行业内通常不说但实际在做的妥协。
你拿出去测，硬度也够，外观也没毛病。
正常轻切削，根本用不出区别。
碰到大吃刀量，高温高压，芯部撑不住，直接崩。
赚的就是信息差，你不懂就坑你。

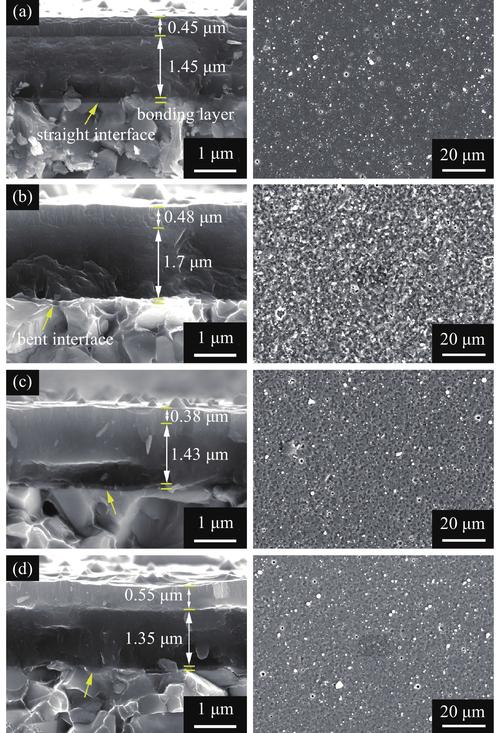

整体硬质合金铣刀剖面晶粒度检测图
说白了，铣刀厂家赚的就是功夫钱，你偷工减料在里面，外行根本看不出来。
不同行业要不同的刀，铣刀厂家懂不懂行差十倍
我干了二十年，碰过各式各样的需求，没有一款刀能通吃所有活。
就说航空航天的钛合金加工，去年给某院所配套做叶片，一开始图便宜找了南方一个小铣刀厂。
干出来的刀，一上去吃刀量0.2毫米，走刀100mm/min，三件就崩刃。
后来换了国内一家专做高温难加工材料刀具的厂家，人家把刃口倒圆做到0.03毫米，涂层用的是梯度AlTiN，一把刀能干十五件才需要修磨。
差就差在厂家有没有对应行业的经验，懂不懂你那的工况。
再说说3C行业的铝合金中框加工，我朋友开的那个加工厂，之前一直用进口铣刀，一片刀快两百块，成本扛不住。
找国内一家专做3C刀具的铣刀厂家改方案，把前角做到12度，涂了超薄金刚石涂层，一刀下去粗糙度直接到Ra0.4，根本不用后续抛光。
成本直接降了三分之一，寿命和进口的差不到10%。
数控车间加工汽轮机叶片铣削现场图
不过话说回来，能做到这个份上的国内铣刀厂家，真不多。
大多都是抄个形状就敢卖，核心参数根本不对。
进口替代热下，藏着没人愿意说的暗礁
进口替代热下，藏着没人愿意说的暗礁
这几年进口替代喊得响，国内冒出一大堆铣刀厂家，都喊着能替代进口。
说实话，进步确实大，很多常规刀已经做得不比进口差，价格便宜太多，这是好事。
但有个行业内没人愿意公开说的难题。
国内硬质合金棒料的一致性，还是差口气。
同一批料子，硬度差能到HRC2，进口料差不到HRC0.5。
这就导致同一批铣刀，有的能用三百小时，有的三十小时就崩了。
更坑的是，现在的行业标准还是很多年前定的，只测成品铣刀的外观、硬度，根本不测原材料内部的晶粒度均匀性。
小厂家就拿便宜的不均匀棒料做，成本降一大块，卖得比正经厂家便宜，下游采购一贪便宜就中招。
出了问题就甩锅，说你参数不对，操作不对。
你去抽检，符合国家标准，你没地方说理去。
今天早上去3号机收拾废刀，徒弟蹲旁边问我，选铣刀厂家到底啥最要紧。
我跟他说，干了二十年总结出一句土话：选铣刀厂家，别信嘴炮，拿块废料试三天比啥检验报告都管用。
你自己的料，自己的工况，试出来好用才是真好用，吹得再天花乱坠没用。
你们厂子有没有碰到过看起来性价比极高，实际坑得你吐出血的铣刀厂家？有空过来唠唠。
免责声明：市场有风险，选择需谨慎！此文仅供参考，不作买卖依据。如有侵权请联系删除。
文章名称：老工程师聊铣刀厂家：藏在行业里的实操真话
文章链接：https://yxqcspc.com/16050/
![Avatar photo]()
优选商贸网（www.yxqcspc.com）
