2026-09-22 00:47:55 分类：商机
去年三伏天，我正蹲在车间修一台报废的卧式泵，电话响了。
那头是合作了五年的化工客户，声音炸得我听筒发麻：“你们推荐的什么狗屁厂家！离心泵漏了！淹了我半间操作间！”
我立马买了高铁票过去。
现场一片狼藉，地脚螺丝都锈了半截，密封面烂得不成样子。拆开叶轮一看，壁厚只剩一毫米，早就被腐蚀穿了。
客户说，当初招标，这家报价比第二名低了快三成，我们想着都是流体设备，能差到哪去？
呵。差在哪？差在厂家心里那本小九九啊。
参数是给外人看的，门道都藏在看不见的地方
说实话，很多人找流体设备厂家，上来就问流量多少扬程多少，转头就比价格。
这些明面上的参数谁都能做，拼到最后就是拼材料，拼加工精度。
我给你说三个死数字，少一个都不行。
第一个，密封结合面的平面度必须控制在0.01mm以内，差半丝，压力一上来就漏，再贵的密封件都救不了。
第二个，过流部件的粗糙度不能高于Ra1.6，太粗糙容易挂杂质，尤其是带颗粒的介质，用不了半年就磨穿。
第三个，出厂前水压试验必须保压30分钟，不少厂家保个5分钟就完事，出厂的时候没事，用俩月就裂。
现在摆出来说两个最常见的材料路线，304不锈钢vs双相钢2205。
304便宜，加工好做，双相钢贵，硬度高，吃刀量大一倍，加工效率低，成本差了快一倍。
行业内不说但都在做的妥协是什么？
但凡接了氯离子含量超过1000ppm的工况，按规矩必须用双相钢。
可很多小厂家为了拿单，直接用304，顶多给你抛个光，就敢冒充双相钢卖。
你去检测，成分确实是不锈钢，人家没骗你，就是没说你这工况用304，最多两三年就腐蚀烂透了。
他赚了钱，你掏了维修费，最后倒霉的还是一线干活的。

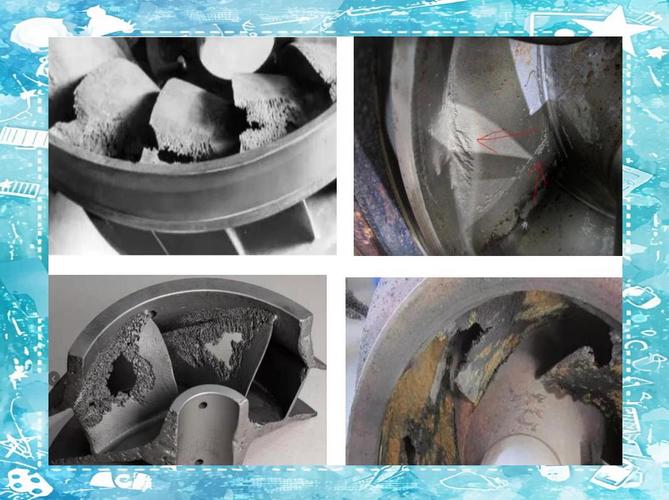

机械车间流体离心泵腐蚀故障实拍图
不同行业的要求，差得能隔一条江
我干这么久，接触过的工况没有一百也有八十，同一款泵，换个行业，要求完全不一样。
先说化工污水处理，要求就一个，耐造。
去年山东菏泽一个乡镇污水处理厂，原来图便宜找了本地小厂家，用普通304做叶轮，才三个月，叶轮就被污水里的氯离子腐蚀出三四个洞，流量直接掉了三分之一，逼得全厂停产检修。
后来换了正规流体设备厂家的2205双相钢叶轮，到现在四年了，拆开来检查，磨损还不到0.2毫米。
就是多花了不到两万块，省了几十万的停产损失。
再说食品饮料的杀菌输送，要求就变了，不光要耐温，还要无毒，易清洁。
广州增城有家做乳酸菌的厂子，之前找的厂家，CIP清洗要过121度的热水碱液，人家图便宜，用了普通丁腈橡胶做密封。
丁腈耐油可以，耐温不行啊，一百一十度就开始老化，三个月就硬得像石头，一压就裂，漏的到处都是，还容易滋生细菌，连批产品都差点报废。
后来找我们换了全氟橡胶密封，内壁做了电解抛光，现在两年多了，拆下来密封还弹性十足。

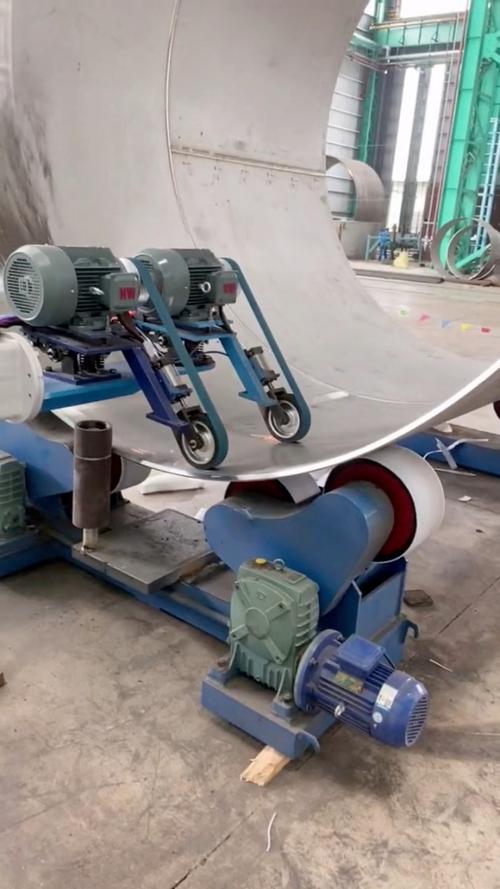

食品级流体输送设备内壁抛光现场图
进口替代是风口，底下藏着没人说的暗礁
进口替代是风口，底下藏着没人说的暗礁
现在都喊着进口替代，不少国内流体设备厂家都起来了，能做之前只有进口能做的高参数设备，这是好事。
绿色制造也喊得响，都在做高效节能泵，比老型号效率能高七八个点，一年下来电费能省不少，这也是好事。
可有没有人说，现在行业里藏着一个大问题，标准跟不上。
现在的国家标准，只要求设备做静态承压试验，不要求动态交变疲劳测试。
什么意思？就是你把设备灌满水，憋住压力，放半小时不漏就算合格。
可实际用的时候，设备是天天启停的，压力一会高一会低，热胀冷缩，交变应力拉来拉去，很多静态测试合格的设备，用个一年多，壳体就裂了。
这个事行业内都知道，可没人愿意公开说，改标准太麻烦，大家都忙着抢订单，谁愿意出头提这个？
之前内蒙有个电厂，新上的脱硫泵，不到两年壳体裂了，漏了一池子脱硫浆液，清理花了上百万，就是这个原因。
不过话说回来，国内厂家进步确实快，十年前我得给客户推进口泵，现在百分之八十的工况，国内大厂做的一点不差，价格还只有一半，交货还快。
就是有些小聪明，不该用在偷工减料上。
我现在每天下班还绕着车间走一圈，摸摸刚加工完的密封面，看看粗糙度对不对。
干我们这行，有句土话：“流体设备不认参数认手摸，一分价钱一分货”。
你想想，同样参数的泵，差出几十万的价格，差的从来不是那个铁壳子，差的是厂家给你留的余量，选的材料，卡的精度。
你们有没有碰过那种，报价低得离谱，最后坑得你欲哭无泪的流体设备厂家？
唠两句吧。
免责声明：市场有风险，选择需谨慎！此文仅供参考，不作买卖依据。如有侵权请联系删除。
文章名称：流体设备厂家：干了20年机械才懂的那些门道
文章链接：https://yxqcspc.com/16140/
![Avatar photo]()
优选商贸网（www.yxqcspc.com）
