2026-10-13 08:33:59 分类：商机
上个月后夜班，我刚泡上第三杯浓茶，质量部小李踹着车间门就冲进来了。
发出去的五十套新能源电池下支架，客户退回来三台。铆接处裂了，敲开看，铝合金板挨着铆钉的地方，崩了一道两毫米的暗缝。
小李挠头，说全检拉拔力都合格，怎么就裂了？我蹲在地上摸了五分钟裂纹，抬头就一句话，干涉量错了。
这东西天天挂在工艺卡上，十个新手有九个摸不准它的脾气。
看不见的挤压力，才是铆接的根
说白了铆接干涉，就是铆钉打进去的时候，直径比预制孔大那么一丢丢。挤出来的预紧力，把两块板死死抱在一起，不会晃不会松。
不同材料不同板厚，要的干涉量差得远。普通结构钢铆钉，干涉量一般卡0.1mm到0.2mm之间。做航空铝合金薄板，干涉量就得降到0.03mm到0.08mm。换成汽车底盘的10mm厚钢板铆接，干涉量甚至能放到0.3mm以上，差一个数量级都不稀奇。
现在主流就两条路线，一条是提前钻孔再铰孔，把孔径公差控制在0.02mm以内，干涉量稳得离谱。另一条是冲床一次冲孔直接铆，省一道工序，节拍快一半。
哪个好？说出来都是泪。预制孔精度高，但是每片多花两块钱加工费，批量生产一万件就是两万，老板看见就心疼。一次冲孔快是快，孔壁有拉伸撕裂，干涉量波动能差出0.1mm，次品率比预制孔高整一倍。
说实话，行业内通常不说但实际在做的妥协你猜是什么？
只要铆完的拉拔测试过了，就算孔径公差超个0.05mm，百分之八十的工厂都直接放行。没人闲得每一个测干涉量，说白了就是赌概率。

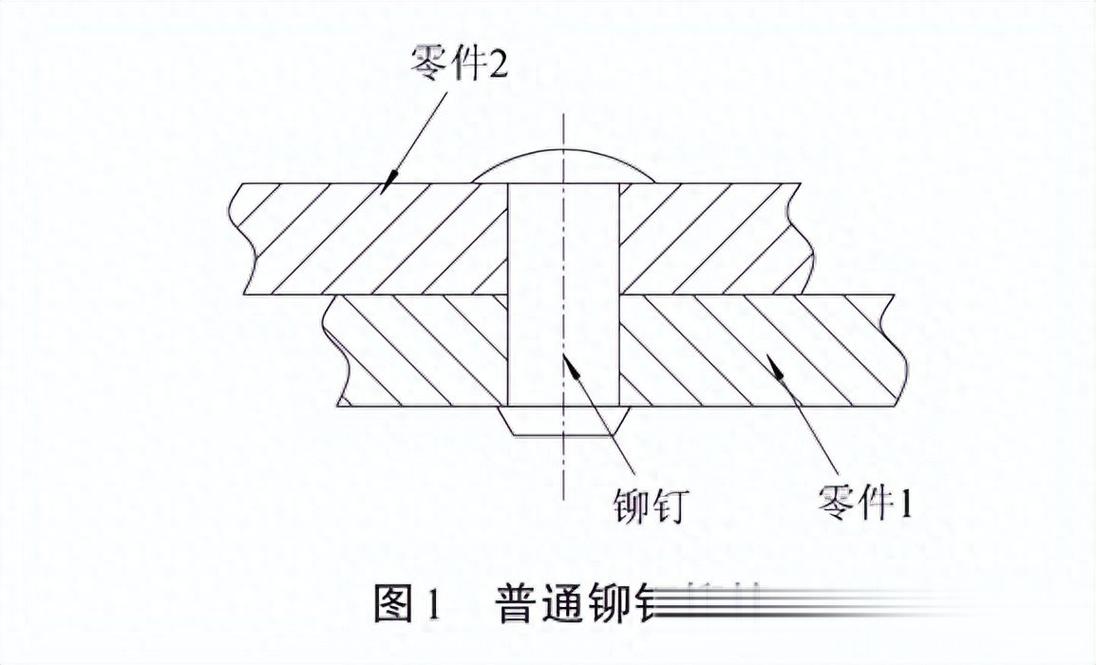

机械铆接干涉量装配剖视图
不同行业的要求，差得能绕车间三圈
就说新能源汽车电池包这个场景，去年我经手过一个项目，客户要求铆接完十万次振动不能松，十年不能腐蚀移位。
一开始图省成本，我们用一次冲孔，做出来三分之一过不了振动试验，拆下来测，干涉量最高的比要求大了0.12mm，铝板都被挤得内裂了。后来改成预铰孔，每片板孔径全检，合格率直接干到99.2%，最后还是为了成本，跟客户谈成每十片抽一片测干涉，剩下的只测拉拔，就这么过了。
换航空航天就完全不一样了。之前给某研究所做小型无人机的翼梁连接，用的是2mm厚的铝锂合金板。
干涉量差0.02mm，疲劳寿命就能差30%。之前有个新来的调试工学徒，调机床进给的时候多打了0.01mm，整批200个铆钉全部拆了重来，直接损失十几万，那地方半分妥协都没有。
差一丝，飞上天就是机毁人亡的事。
新能源汽车电池包铆接支架实物图
新风口下，藏着没人愿意说的暗礁
新风口下，藏着没人愿意说的暗礁
现在都在搞智能制造进口替代，好多国产铆钉机都上了闭环控制，能自动调铆接压力适配干涉量，确实比十年前强太多了。
但是有个坑，行业内很少摆到台面上说。
现在国内通用的铆接标准，还是二十年前定的，只要求铆接后的拉拔力、外观，根本就没有针对新材料的干涉量公差标准。现在满大街都是碳纤维复合板跟铝合金混铆，干涉量控制在多大合适？国标里翻烂了都找不到，全靠各个厂自己做试验摸参数。
gongchang家试出来0.05合适，另一家试出来0.1合适，出了质量问题，扯半年都扯不清谁的错。
还有现在喊绿色制造减重量，好多设计为了降重，把铆钉直径改小，还把干涉量往大了调，以为预紧力越高越结实，结果碳纤维复合材料层间直接被压裂，用不了半年就失效，这种亏我见了不下十次。
说实话，我干了二十二年铆接，见过太多大学生上来就讲数字化AI调参，连铆完之后干涉量够不够怎么摸都不会。
我总结的土话就一句：紧铆铆钉松铆焊。干涉量对不对，手放在铆接处打一下，振纹都能摸出八九不离十，有时候比仪器测出来还准。
不过话说回来，现在新材料出得这么快，碳纤维、铝锂合金、各种奇葩的高强钢，原来攒的老经验还够用吗？
你见过最离谱的铆接干涉出问题的事故是什么？欢迎同行来唠。
免责声明：市场有风险，选择需谨慎！此文仅供参考，不作买卖依据。如有侵权请联系删除。
文章名称：铆接干涉：车间干了二十年才说透的隐形门道
文章链接：https://yxqcspc.com/17825/
![Avatar photo]()
优选商贸网（www.yxqcspc.com）
