老工程师聊真空热处理：车间里不说的实操干货-优选全城商贸

上个月早会刚开一半，质检员小李“啪”把一箱子冲头摔在办公桌上。又退回来了。这批货客户要求打一万件才合格，结果才三千出头就全崩刃了。

藏在崩刃里的核心门道

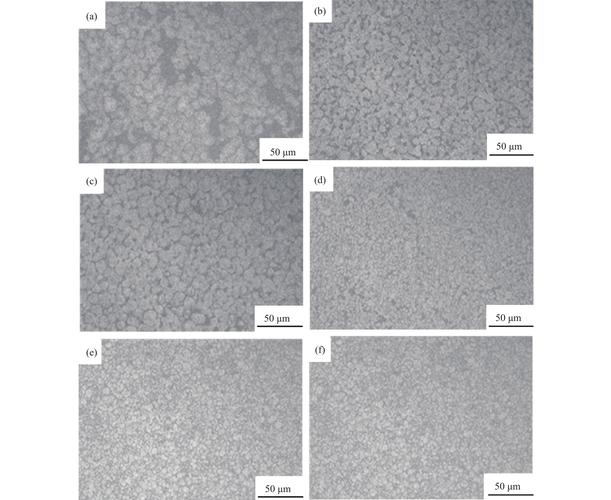

我当时蹲在废料堆翻了半小时，手蹭得全是锈。调质硬度测了没问题，金相组织也对，问题出在哪？最后查热处理记录，那天新换的真空泵，抽气时间少抽了二十分钟，真空度没达标。说实话，很多干机械的只知道真空热处理高端，说不出它到底牛在哪。普通空气热处理，加热的时候钢材会和氧气反应，表面脱碳氧化，做出来的东西要么硬度过不去，要么容易裂。真空热处理就是把炉子里抽成负压，几乎没有空气，从根上避免了氧化脱碳的破事。不是随便抽抽就行。行业里真正合格的工艺，真空度得稳定在1×10^-3Pa，淬火冷却速度得控在120℃/s，整个回火过程温度波动不能超过±5℃，差一点效果天差地别。现在主流就两条路：真空油淬、真空气淬。油淬成本低，硬度均匀，但是淬火后会有残碳留在工件表面，还要额外喷砂清理，麻烦。气淬干净，变形小，精度高，但是设备贵，能耗高，做下来成本比油淬高三成不止。行业内通常不说但实际在做的妥协是什么？很多小厂接订单，合同明明写了要真空气淬，转头就给你用油淬。只要硬度合格，普通客户根本不会去做疲劳寿命测试，差价稳稳落袋，你说坑不坑？不过话说回来，只要客户能接受寿命短点，其实也能用。就是不能明说罢了。

不同行业的不一样要求

我干了二十年，接过各行各业的活，真空热处理的要求差得真不是一点半点。前几年给航天院所做过一批钛合金发动机叶片，要求变形量控制在0.02mm以内，一丁点都不能差。钛合金这玩意儿娇气，真空度不够就吸氧吸氮，变脆不说，拉伸测试直接不合格。那次我们老真空泵飘了，真空度掉到0.01Pa，整炉十二片全废，损失小十万，心疼了我快半个月。最后换了新真空泵，严格抽够四个小时才升温，做出来的片子一次过检。另一个例子就是五金冲压的冷作模具。浙江一个客户，之前找附近小厂做的Cr12MoV冲模，两万次就磨废了，找到我们的时候头都大了。我们给他做真空分级淬火，严格控冷却速度，硬度稳定在HRC60到61，最后冲了八万次才需要修模，客户直接把全年的单都转过来了。

你看，同样是真空热处理，航空要的是变形小、材质纯，模具要的是硬度匀、寿命长，完全不是一套思路。照搬参数？那肯定出事。

风口下面藏着的暗坑

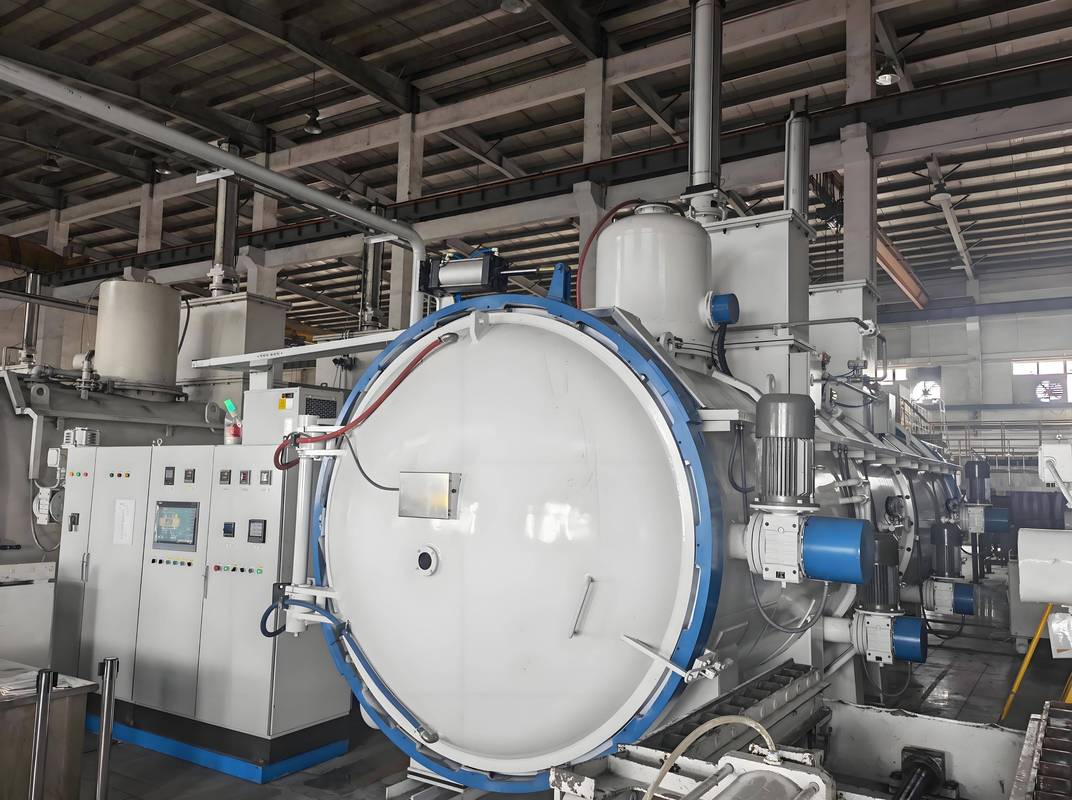

这两年进口替代喊得响，不少国产真空炉做得真不错了，比进口炉便宜一半还多，还能连MES系统，远程调参数，搞智能制造也能跟上。而且真空热处理比原来的盐浴热处理污染小太多，根本没有废盐排放的问题，符合绿色制造的要求，订单越来越多。但有个行业内不愿公开的难题，很少有人提。标准滞后太严重了。现在新材料层出不穷，粉末高速钢、新型高温合金，什么新东西都出来了，我们现行的真空热处理国家标准还是十几年前制定的，参数全是针对老钢材的，按国标做出来的东西，十有八九不合格。现在所有厂都是自己攒工艺，试个十几次才摸出合适的参数，没人敢公开说自己不按国标做，怕被挑毛病，也怕把自己攒的经验拱手送人。很多新手厂按国标做，整炉整炉废，就是这个原因。说穿了，标准跟不上行业发展，坑的都是老老实实按规矩来的新人。我干了二十年真空热处理，一直信一句话，就是“真空热处理，三分靠设备，七分靠抽气”。什么花里胡哨的参数都不如把真空度稳住，抽够时间，比什么都强。你要是偷工减少抽半小时，再好的设备也出不了好活。你们有没有碰到过，所有参数全对，结果整炉货全废的情况？不妨出来聊聊。

老工程师聊真空热处理：车间里不说的实操干货

藏在崩刃里的核心门道

不同行业的不一样要求

风口下面藏着的暗坑

优选商贸网

文章目录

最新文章

热门标签
