2026-10-12 15:11:15 分类：商机
上周三刚换完工装，质检小李拎着一个纸箱子堵在我办公室门口。
脸拉得比驴长。“这批冲头退回来了，客户说打了三百多件就崩口了。”
我接过箱子翻出来一看，牙根都痒。之前我们用盐浴做的同型号冲头，最少一千二百次才出问题，这次赶急活换外协真空热处理，怎么就成这德行？
很多人觉得真空热处理不就是抽个真空烧一烧，能有什么花样？真干起活就知道，这里面的坑，能把新手坑得怀疑人生。
为什么你家真空热处理出活总不稳定
说白了，真空热处理的核心就是隔绝空气，不让零件加热的时候氧化脱碳，就这么简单。
但是参数差一点，结果天差地别。我摸了二十年，有三个数字是我压箱底的经验。
做普通工具钢真空淬火，真空度必须维持在10^-2 Pa，高了没用费电，低了肯定出氧化层。淬火气淬压强要打到5 bar，低了冷却速度不够，硬度上不去。最后回火，真空热处理的回火温度一定要比盐浴高15℃，不然硬度总是差那么一两度，你说邪门不邪门？
现在主流就是两条路线，气淬和油淬，各有优劣。
气淬干净，不用后续洗油，变形量小，高端活客户都点名要气淬。但是成本比油淬高三成多，厚大件超过50mm，淬透性根本比不上油淬。油淬便宜，淬硬层深，厚大件硬度均匀，但是零件脏，后续还要除油，变形量比气淬大一圈。
不过话说回来，行业内通常不说但实际在做的妥协是什么？很多小厂接了要求气淬的订单，只要零件厚度不超过30mm，偷偷给你改成油淬。
成本直接降一半，交货还快，你拿到手抛完光根本看不出区别，只有用个三五个月，出了变形崩口才知道不对，那时候钱都结清了，找谁说理去？

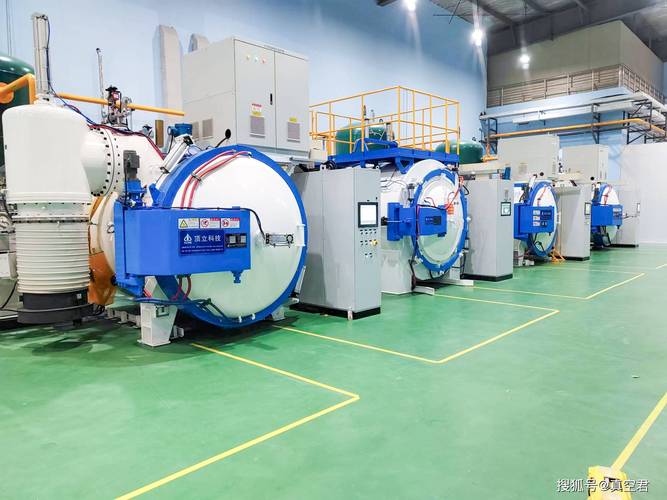

工业车间真空热处理炉开箱现场图
不同行当的真空热处理门道差在哪
我做过的活天南地北，不同行业要求完全不一样，说两个我印象最深的。
第一个是消费电子冲压模具。前年东莞有家做苹果中框的厂找过来，说做的Cr12MoV凹模，变形量总超差，要求平面变形控制在0.02mm以内，别家做出来最少0.05mm，后续磨完尺寸不对，废了三套模具。
我们接了之后，把原来两次预热改成三次，每次预热多保二十分钟，淬火冷却分两步降压，最后出来检测，变形量才0.012mm，客户现在所有凹模都放我这儿做。
他们要的就是变形小，后续少加工，不耽误进度，真空热处理的优势刚好能用上。
第二个是航空航天的钛合金零件。去年给一家航天院所做起落架的销轴衬套，要求真空渗碳，表面不能有氧化，晶粒度不能低于7级。
之前别家做的，渗碳完表面带一层淡蓝色氧化层，晶粒度只有5级，疲劳测试十万次就断了，根本过不了验收。
我们调整了工艺，把渗碳温度降了三十度，保温时间拉长两个小时，最后出来晶粒度稳定在8级，表面含氧量不到5ppm，一次性过了所有测试。
钛合金最怕氧化，普通热处理根本做不了，只能靠真空，这就是刚需。
说实话，哪里有什么万能工艺，都是跟着客户的要求调，哪有按书本死搬硬套的？

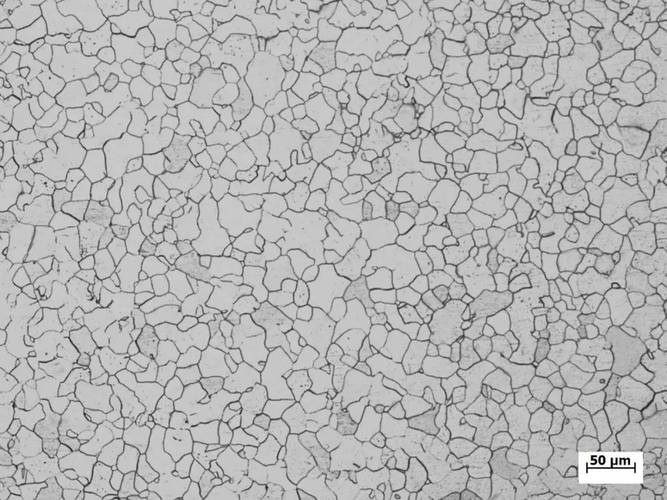

真空热处理后高速钢冲头金相组织检测图
进口替代风口下藏着没人说的暗坑
进口替代风口下藏着没人说的暗坑
这几年大家都喊进口替代，绿色制造，真空热处理确实比盐浴污染小太多，没有废盐废碱，符合要求。
国产真空炉现在做的也不错，原来一线都是德国日本的炉，一台大几十万上百万，现在国内厂家做的同规格炉，价格才一半不到，真空度稳定性差不了多少，很多厂都换国产炉了，这是好事。
但是有个行业内不愿公开说的难题，就是标准滞后太严重。
现在我们用的真空热处理国家标准还是2006版的，很多新领域的要求根本没覆盖。
比如现在做半导体封装的钨钢吸嘴，要求表面残余氧含量低于10ppm，国标里连这个指标都没提，很多小厂按老国标做出来，按国标算合格，客户就是用不了，退货都没地方说理，只能自己吃哑巴亏。
还有现在智能制造要求每炉数据上传联网，很多小厂的老炉根本改不了，抽真空的曲线波动全靠师傅眼睛看，稳定不稳定全靠经验摸，哪天师傅请假，新来的学徒就可能整炉报废。
很多人说现在自动化了，人工智能就能搞定，我看再先进的设备，也离不了摸透它脾气的老人。
昨天我还在炉边跟徒弟说，烧真空热处理，别盯着温控屏上那几个死数字。
干我们这行，就是“烧炉跟烧菜一样，火大水多不如摸准脾气”。
同一台炉，今天放八个零件，明天放十二个，真空度上升的速度都不一样，不微调肯定出问题。
你们有没有遇到过，参数全按工艺卡调对了，结果整批报废的事？欢迎同行来唠唠。
免责声明：市场有风险，选择需谨慎！此文仅供参考，不作买卖依据。如有侵权请联系删除。
文章名称：车间老师傅聊真空热处理：书本没说的那些实操猫腻
文章链接：https://yxqcspc.com/17776/
![Avatar photo]()
优选商贸网（www.yxqcspc.com）
