上个月，我差点被一根弹簧整崩溃了。
就一根，直径两毫米，长度不到五厘米的小东西。让我整个设备趴窝三天。供应商信誓旦旦说没问题，结果装上运行不到八小时直接断裂。拆下来一看——断口处像被啃过似的，惨不忍睹。那一刻我脑子里只有一句话：选弹簧厂家，真不能只图省事儿。
后来重新找厂家、重新打样，前前后后又耗掉一周。中间各种翻资料、问同行、跑工厂，才慢慢摸出点门道。今天把这些血泪经验写下来，如果你正好在找弹簧厂家，或者被劣质弹簧坑过，也许能少走些弯路。
弹簧这事，简单也不简单
说实话，很多人低估弹簧了。不就是钢丝绕几圈嘛？我最早也这么想。直到看见技术参数要求表——刚度值、有效圈数、自由长度、节距、旋绕比、应力松弛率……密密麻麻十几项。每个参数稍微偏差一点，整机性能就完全两样。
举个例子，压缩弹簧的线径公差，国标分三级。上次有个厂家给了我一级精度报价，我嫌贵，换了家按三级生产的。结果装配时弹簧外径偏大，跟导向孔干涉，装一根废一根。后来核算损失，比省下的差价高出六七倍。你说冤不冤？
所以现在我跟人聊弹簧，第一句就是：先搞清楚你真正需要什么精度，别被低价带沟里。你自己定义模糊，厂家当然给你最省事的方案。回头出了问题，他们两手一摊——“按你给的图纸做的呀”。
那些年，我在参数表上栽的跟头
大部分弹簧厂家都会让你填一个参数表格。你以为填完就万事大吉了？太天真。

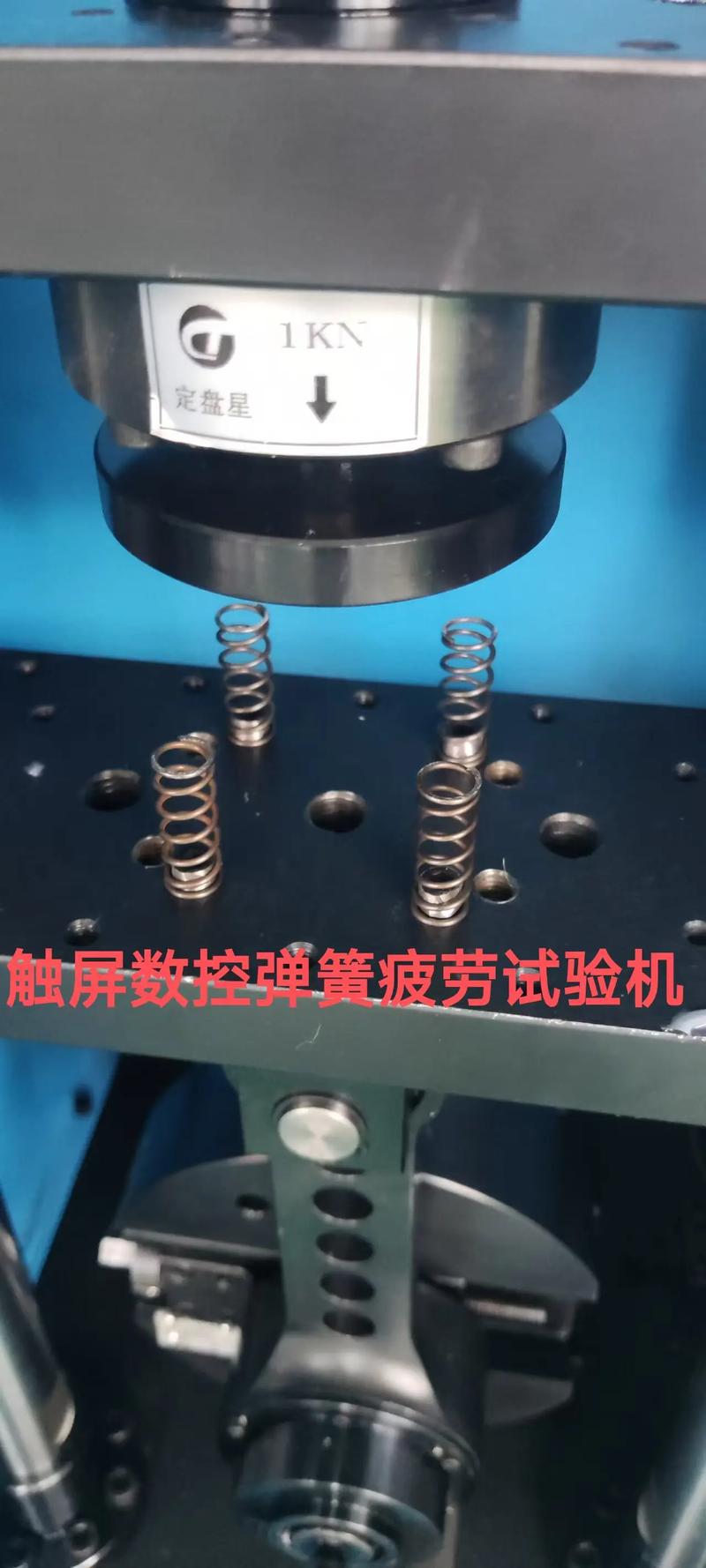

去年有批拉簧，用在医疗器械上，我特意标了“疲劳寿命大于10万次”。厂家回复“没问题”，结果送货过来，看着一模一样，上测试台才跑两万次就有肉眼可见的变形。找他们理论，人家说：“您只要求次数，又没注明试验条件。温度、频率、振幅我们按常规做的。”我当场噎住。确实，疲劳寿命跟工况强相关，你不写清楚，厂家就按最低标准糊弄。问题是我不是弹簧专家啊，哪懂那么多隐含条件？
那次以后我学聪明了，参数表里把工作温度范围、预压/预拉状态、有无冲击载荷、安装空间限制全部标注明白，甚至把设备振动频谱图附在后面。虽然麻烦，但能筛掉一批只懂按图加工、不跟你讨论工况的厂家。
对了，还有一个要命的东西叫“旋绕比”。设计弹簧的人往往只关注力值和尺寸，旋绕比留得太小，工艺上难绕制，废品率高；留太大，弹簧容易失稳。有经验的弹簧厂家会给你提建议，而只管接单的不管这套，照着做，最后废品算你的。
实地跑一趟，胜过万句承诺
别信网上那些光鲜的工厂照片和证书扫描件。我吃过亏，一个号称“ISO9001认证”的厂家，发来的资质看起来挺全。直到有一回急单我去现场催货，才发现车间就是个大号作坊——油污满地，老师傅叼着烟卷绕弹簧，检测设备落满灰。当时血压都上来了。

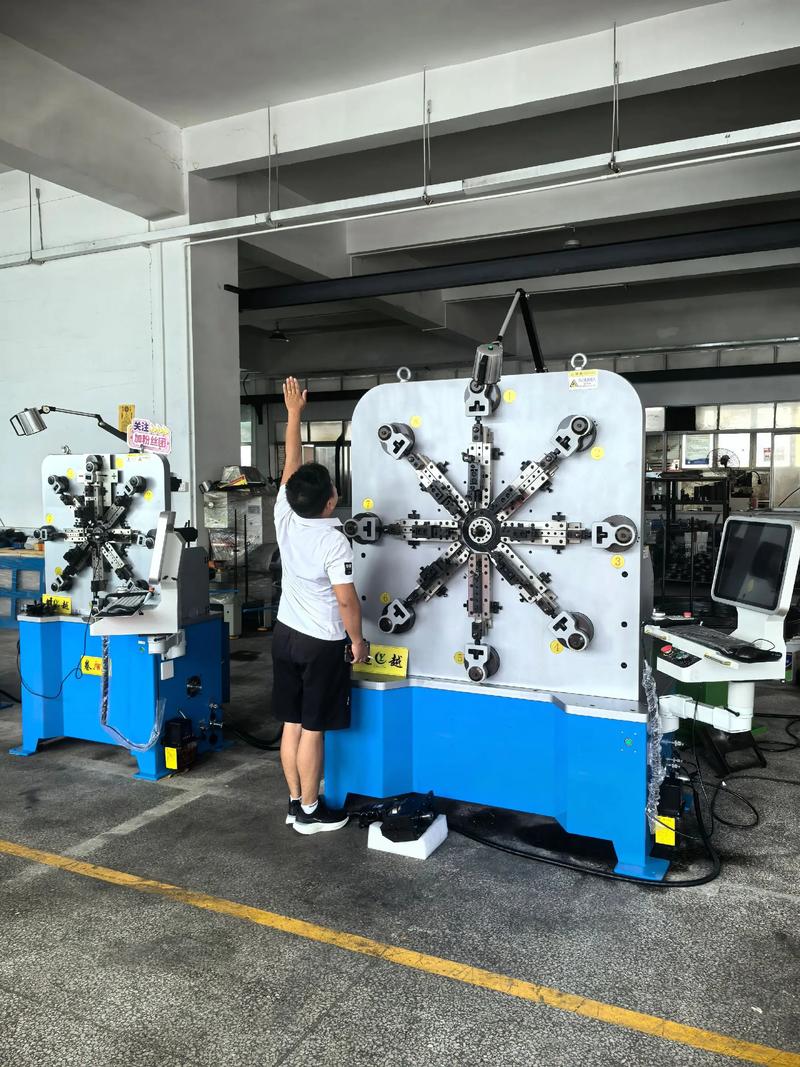

后来我总结了个笨办法：哪怕样品合格了，小批量试制也必须盯着做。如果距离近，直接去厂里看。看什么？不是看装修，是看他们的卷簧机品牌、回火炉温控记录、探伤设备是不是真在用。尤其热卷弹簧，温度控制稍微跑偏，组织就不均匀。那种连金相检测都没有的厂家，你敢信他们的疲劳寿命？
有一次我去常州一家弹簧厂家，人家直接给我看了原材料进厂检验台账，每卷钢丝的炉号、抗拉强度实测值、化学成分报告都能对应。我当时心里就踏实了。虽然价格贵15%，但贵得明白。
材料、工艺、表面处理，处处是坑
你以为弹簧钢就是弹簧钢？不同牌号差异巨大。常见像65Mn、55CrSi、50CrVA、302不锈钢……我碰见过用普通锰钢冒充硅铬钢的，外观根本看不出来。结果装到户外设备上，不到半年锈得一塌糊涂。后来才知道，盐雾试验根本没过。
工艺里的门道更多。就说去应力退火，有些厂家为了赶工期，温度不够或者时间不足，应力残留严重。刚开始弹簧硬度高，用段时间突然变软——这就是应力松弛没处理好。还有喷丸强化，能显著提高疲劳寿命，可有些厂家喷丸覆盖率达不到，跟没做差不多。
表面处理也是重灾区。镀锌层厚度、钝化工艺、达克罗涂覆……每一样都影响耐腐蚀和氢脆风险。我有个做汽车底盘件的朋友，弹簧镀锌后没及时除氢，装车跑了几万公里全部断裂，召回损失上百万。他说那之后，对弹簧厂家的表面处理工艺审得比图纸还细。
几类弹簧厂家，怎么匹配合适
现在市场上弹簧厂家大致分几类：
第一类，走量的标准件厂。专门生产国标弹簧，像圆柱螺旋弹簧、碟形弹簧这些。优点是现货充足、价格低，适合非关键部位或批量极大。但定制化能力弱，稍微复杂一点的形状就不接。
第二类，专做异形弹簧的。这类通常规模不大，但技术灵活。能处理复杂线成型、模具配套。适合多品种小批量。我当初找的那家做医疗器械弹簧的，就是这类作坊成长起来的，技术靠老师傅经验，有时稳定性稍差。
第三类，同步开发型供应商。规模中等以上，有设计团队，能跟主机厂联合开发。你给需求和边界空间，他们出方案。价格高，但能省你大量试错时间。尤其做精密弹簧，比如航空、传感器用的，必须找这类。他们可能还有CNC卷簧机、全自动检测线，过程能力指数（Cpk）能稳定在1.33以上。
第四类，材料或设备延伸型。有些钢丝厂或热处理厂顺带做弹簧，成本有优势。但工艺水平参差不齐，好坏就看他们投入的决心。
我现在的习惯是：先根据自己产品定位，设想弹簧万一出问题的失效后果。如果只是卡扣弹片，断了也不影响安全，那价格导向选第一类就行。如果涉及人身安全或者高昂停线损失，老老实实找第三类，多加几道验证工序。这笔账算得通。
最后说句大实话：弹簧厂家没有绝对的好坏，只有“匹配程度”。你给足够预算和清晰要求，很多厂家都能做好；问题往往出在既要低价又要高质还要快交期——弹簧这种充分竞争的行业，一分钱一分货的道理尤其残酷。反正我现在是学乖了，凡是重要部位的弹簧，前期多花两三千块钱做充分测试和现场审核，比事后停工扣奖金强太多。
