上个月的事现在想起来还冒冷汗。
三车风电主轴拉到客户现场，人家做复检的时候，从最外面一根轴上扫出个2mm的内部裂纹。
直接退货。
扣了12万质保金。
主任在车间拍着我办公桌骂，说当初选那台便宜探伤机的时候，我怎么就没多拦两句。
我能说啥？那厂家的销售当时拍着胸脯说，他家设备灵敏度能做到Φ0.1mm的裂纹全抓，结果拉回来实际用的时候，满屏杂波，操作工嫌麻烦，偷偷把灵敏度降了两档，就为了少点报警。
宣传册上的参数，一半是打了折的
现在市面上主流的探伤机，无非就是超声和涡流两条路。

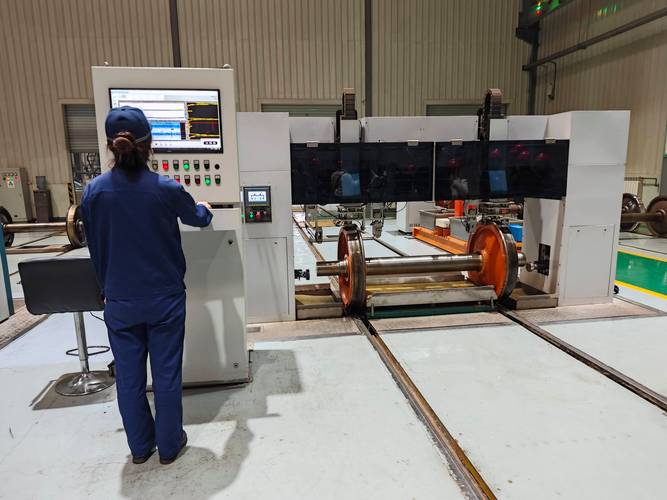

超声的好处是穿得深，对锻件内部Φ0.2mm横孔的漏检率能压到1%以下，缺点是必须要耦合——要么刷机油，要么通循环水，冬天车间零下四五度的时候，机油稠得跟凝固的猪油似的，得提前开预热机烘半小时才能达到最佳耦合效果。
涡流的就省事多了，不用接触工件，扫得快，但是穿透深度最多也就3mm，超过这个厚度的内部缺陷，基本就是个睁眼瞎。
这里有个行业里从来不会写在合同里的潜规则。
厂家给你做现场演示的时候，都是拿打磨得光溜溜的标准试块，把增益拉到最高，啥小缺陷都能给你扫出来。等你把设备拉回车间，实际生产的工件带氧化皮、带焊渣、带残留的切削液，他就会旁敲侧击跟你说，“要不把增益降个10dB？不然杂波太多操作工干不了活”。
10dB的增益差是什么概念？
就是原本能抓到的0.2mm裂纹，可能直接就给你漏过去了。
你还没法说他不对——毕竟车间里一天要扫几百个工件，总不能让操作工盯着满屏的波形挨个辨认。
不同行业的需求，根本不是一套设备能通吃的
就说风电行业用的探伤机吧。
去年给内蒙一个风电场配主轴的厂子做改造，之前他们买的通用款超声探伤机，一根3米长的主轴，要架在滚轮架上慢慢转，操作工举着探头顺着轴身一点点挪，刷耦合剂刷得满手油，测一根要40分钟，一天下来最多测20根，还时不时出点漏检。
后来找探伤机厂家专门改了结构，加了个可移动的轴向扫查架，探头自动跟着轴的进给走，耦合用的是循环水回收系统，不用人工刷油，现在测一根12分钟，一天能测60根，连续14个月没出过一次漏检。

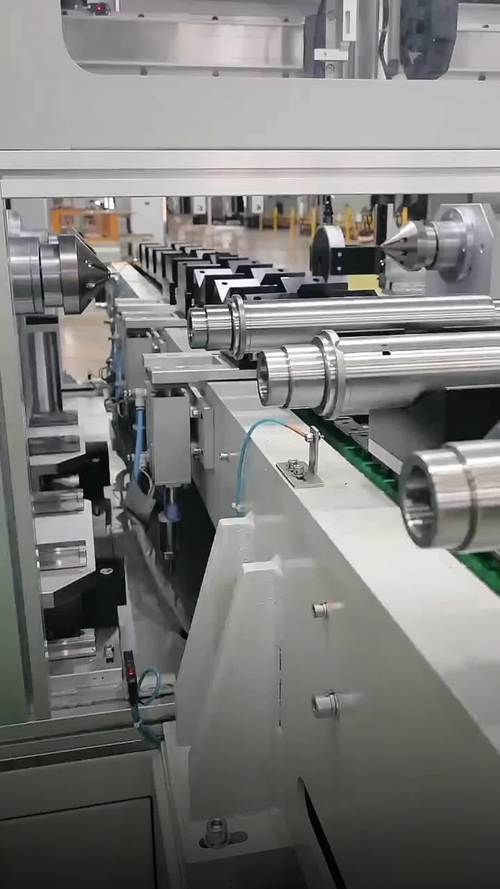

再说说汽车高强度螺栓的生产线。
本地有个做底盘螺栓的厂子，之前一直用进口的探伤设备，一根螺栓检测要0.8秒，精度是够，结果去年冬天探头烧坏了，找供应商订配件，人家说要从德国发货，等3个月。
半条生产线直接停了，每天损失十几万。
后来找国内的探伤机厂家改方案，把原来的磁轭式磁粉探头换成了阵列涡流探头，检测速度做到0.5秒一根，整台设备的成本只有进口的1/3。
唯一的小问题是，对0.1mm以下的微裂纹灵敏度差一点——但人家厂子本来就只要求抓0.2mm以上的疲劳裂纹，完全够用。
现在的新玩法里，藏着不少没人说的坑
这两年找厂家问的最多的，就是带AI判伤的设备。
不用老工程师盯着屏幕看半天波形，机器直接把缺陷位置标出来，新手操作工也能上手。
还有的厂家在搞环保型磁悬液，把原来含汞的荧光磁粉换成水基的，味道小，也符合现在的环保要求。
但是有个事，行业里没人愿意公开说。
现在我们用的探伤判定国标，还是2015年修订的版本。
对3D打印金属件、复合层焊接结构件，根本就没有对应的判定标准。
就拿3D打印的钛合金航空件来说，按原来的锻件探伤标准，扫出来的层间结合痕迹全算不合格，可那些本来就是3D打印的正常结构，根本不是裂纹。
现在各家厂家都是自己定企业标准，客户不认，出了问题就互相甩锅——厂家说我是按企业标准测的，客户说我要按国标验收，扯来扯去最后都是车间倒霉。
说实话，我之前也觉得进口设备就是比国产的靠谱。
直到去年那台进口设备的探头坏了，供应商张嘴要8万块换个新的。
我找本地一个做探伤机配件的师傅，照着原来的尺寸做了个一模一样的探头，花了1200块。
用到现在8个月了，一点问题没有。
你说这叫啥事。
前阵子跟厂里干了30年的老主任聊天，他说的话我现在还记得。
“探伤机从来不是买回来摆着看的，是要跟工件‘混熟’的。你买设备的时候不跟厂家的调试工在车间熬两个通宵，对着不同粗糙度的工件一点点调参数，等真出了漏检，你就算把设备砸了也赔不起。”
真的是这个理。
很多人选厂家的时候，就比谁的报价低，谁的参数写得好看。
真到了车间里，好不好用，耐不耐用，出了问题能不能2小时上门给你解决，这些才是真的。
对了，你们厂里选探伤机厂家的时候，是优先看宣传册上的灵敏度参数，还是优先考虑实际生产里好不好操作？
