2026-10-12 18:22:09 分类：商机
那天早上刚换完工作服，办公室电话就炸了。
内蒙的风电客户在电话那头吼，说我们供的一百多根预埋螺栓，装上去才三个多月，螺栓头已经锈得发乌。
我当时攥着电话，后脖子直冒凉汗。
这批货我们是外委做的表面处理，当时供应商拍胸脯说热镀锌加后处理，比达克罗还结实，价格还便宜小一半。
出了问题拉回来一看，傻了，螺纹缝里全是红锈，热镀锌层厚薄不均，薄的地方根本扛不住草原的盐碱雾。
说实话，从那之后，我给所有户外用的高强度紧固件，咬死了必须上达克罗涂层。
藏在涂层里的实操门道
很多人以为达克罗就是换个防锈漆，其实根本不是。
它的本质就是一片片超细锌铝片叠在一起，像鱼鳞一样贴在工件表面，靠粘合剂把它们牢牢粘住，水和潮气根本钻不进去。就算表面不小心磨破一块，锌还能做阴极保护，接着扛腐蚀，这是普通油漆比不了的。
我们厂干了二十年，卡了三个死参数，从来没变过。
第一，烧结温度必须控制在300℃±10℃，低了粘合剂固化不完全，涂层一刮就掉，高了锌粉氧化，防锈能力直接掉一半。
第二，常规高强度紧固件的涂层厚度必须卡在8~15μm，厚了螺纹公差不对，现场拧不进去，薄了扛不住腐蚀，等于白做。
第三，合格的无铬达克罗，中性盐雾测试必须过500小时，差一分钟都不能出厂。
对比下来，现在市面上主流的就是热镀锌和达克罗两个路子，各有优劣。
热镀锌便宜，一吨能省两三百块，但是镀层厚，厚薄差大，复杂形状的工件容易堵孔，螺纹还得提前留余量，算错一丝都不行。达克罗均匀，薄，附着力好，哪怕是异形件都能涂到位，不会出现厚边的问题，就是成本高。
不过话说回来，行业里通常不说但实际在做的妥协，你得知道。本来达克罗标准工艺要求涂两次烧两次，保证厚度和均匀性，很多小厂为了省涂料省电费，直接改成涂一次烧一次，厚度少一半，盐雾时间砍三分之二，价格就能压的很低，不懂行的客户一看价格低就签合同，出了问题才知道上当，人家还说你使用环境不对，责任推的干净。
机械加工车间达克罗涂层螺栓成品实拍
不同行业，完全不同的要求
达克罗不是万能涂料，不同地方用，要求差远了。
就说风电行业的预埋螺栓，全都是埋在地下或者塔筒里，一用就是二十年，环境差的要命，草原带盐碱，沿海高盐雾，冬天零下三十多度，夏天零上四十度，对达克罗的要求就是防锈能力拉满。前年我们给内蒙风场供了八百根螺栓，要求必须用无铬达克罗，再加一层封闭剂，盐雾测试得过1000小时。当时有个供应商报价比别人低一成，说用有铬达克罗就能过，我们直接给退了，有铬过不了环评不说，盐碱环境下老化比无铬快一倍，真出问题，我们赔不起。最后这批货五年了，去年回访，挖出来看，一点锈斑都没有。
再说说汽车底盘的紧固件，要求完全不一样。汽车底盘常年跑烂路，泥水冲，石子打，还要跟电泳漆配套，要求涂层薄，抗石击，还不能掉粉。去年给国内某新势力车企做底盘螺栓，他们要求达克罗之后做电泳，一开始我们试生产，合格率才八成，为啥？达克罗烧结温度不够，涂层粘的不牢，电泳泡槽的时候就掉粉，粘在槽里，整个槽液都废了。后来我们把烧结温度提高了五度，又多了一道吹粉工序，合格率直接拉到99.8%，人家才认可。你看，同样是达克罗，换个行业，要求差了十万八千里。

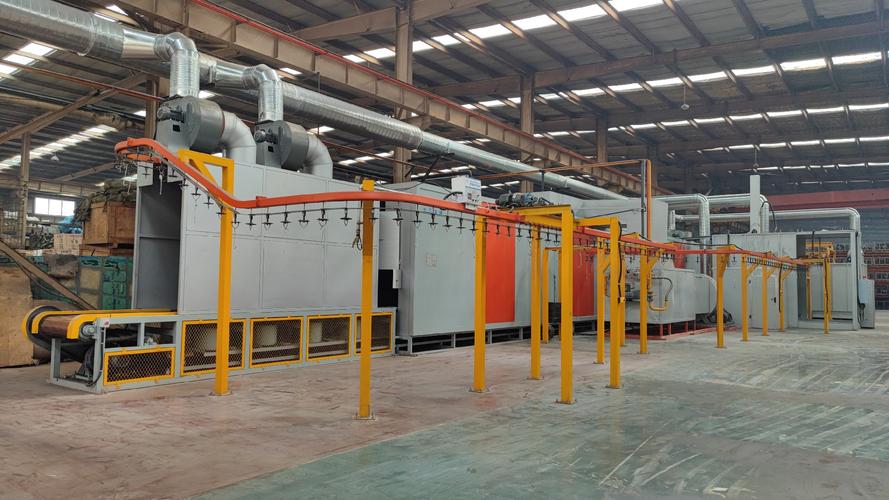

达克罗涂层加工烧结炉生产现场图
新风口底下藏着暗坑
这两年大家都喊绿色制造、进口替代，达克罗这块变化真不小。原来高端达克罗涂料基本都是国外品牌垄断，一吨卖四五万，现在国内做的好的厂家，质量跟进口差不多，价格直接砍半，很多大厂都转用国产了，确实省钱。无铬达克罗现在也成了主流，原来的有铬达克罗环保查的严，小厂都不敢做了，整体是往好的方向走。
但是有个行业内不愿公开说的难题，我今天提一句。就是标准滞后太严重了。咱们现在用的达克罗国家标准还是十几年前出的，只要求测盐雾、附着力、涂层厚度，现在很多新的应用场景，比如光伏支架、沿海充电桩、风电外构件，都要求耐紫外线老化、耐冻融循环，这些要求标准里根本没有。很多厂家拿出来的检测报告，盐雾过一千小时，看起来达标，放到户外两三年，紫外线一晒，涂层就粉化脱落了，业主找过来维权，拿标准一看，标准没要求耐紫外线，你说理都没地方说去。这个风险，现在没人提，但是早晚要出大事。
我每天在车间转，年轻小伙子问我选达克罗要注意啥，我都会说一句土话：
涂层是面镜子，你偷一分懒，它露十分怯。
不管工艺怎么变，设备怎么更新，你偷工减料那点心思，涂层早晚给你露出来。
干我们这行，就是给零件穿衣服，衣服偷工减料，冻着的就是客户，砸的就是自己的牌子。
你干机械这么多年，碰到过哪些达克罗的坑？不妨出来唠唠。
免责声明：市场有风险，选择需谨慎！此文仅供参考，不作买卖依据。如有侵权请联系删除。
文章名称：车间摸爬20年聊达克罗涂层：那些书上没说的实操门道
文章链接：https://yxqcspc.com/17784/
![Avatar photo]()
优选商贸网（www.yxqcspc.com）
